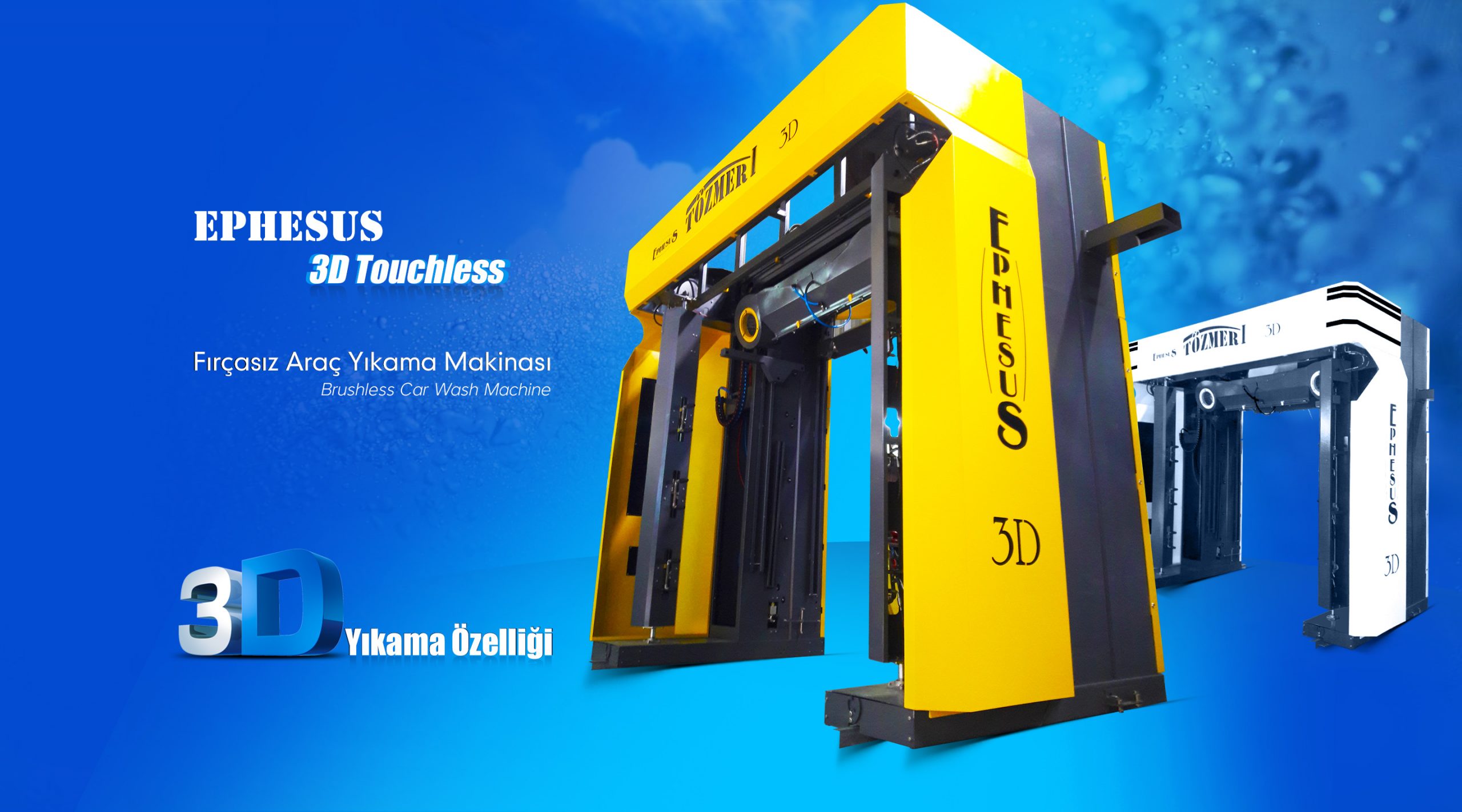

EPHESUS TOUCHLESS , Rolover tip köprülü makinalar, araç sabit tesis hareketli olarak çalışan sistemdir. Sistem fırçasız ( temassız ) araç yıkama makinası olarak tasarlanıp yıkama kalitesindeki en yüksek verimi elde etmek için son derece teknolojik sistemlerle dizayn edilmiştir. Bu sistem içerisine değişik yıkama usullerini uygulayabilen aksesuarlar ilave edilebilir.
Araç yıkama süreleri 6 ila 12 dk arasında işlem farklılıklarına göre değişen farklı programlara sahiptir.
EPHESUS Touchless Tip yıkama makinası modeline göre 2.50 cm yükseklikten 3.00 cm yüksekliğe ve 2.20 cm genişliğe kadar olan tüm araçları (binek, van, jip, minibüs vb.)isteğe göre şekillendirilen yıkama seçme butonlarını kullanarak yıkayabilir ve kurutabilir. Sistemde bulunan hareketli yıkama robotları, köpük serme sistemi ve kurutma sistemi 3D ( üç boyutlu ) hareket kabiliyetine sahiptir.
Yıkanan aracın profil yapısına göre tüm sistemler otomatik olarak yön değiştirme ve yüzey algılama özelliğinde olduğundan araçların önü, arkası, yan yüzeyleri ve üst dam kısımları ince bir hassasiyetle yıkanmakta ve kurutulmaktadır.
Ephesus 3D Fırçasız araç yıkama Model makinalarımızın ilgi çeken en büyük özelliği araç yıkama işlemine başlanıldığında araç üzerine serilen kimyasalların yoğun bir Köpük (kar) görüntüsü yaratması ve basınçlı yıkama robotlarının estetik slalomlu hareketleridir.
Bu hareketler araç sahiplerinin büyük ilgisini çekmekte ve araç yıkama makinasına olan ilgiyi hayli arttırmaktadır. Yatay yıkama robotu ve yatay kurutma sistemi yukarı aşağı hareketleri frenli motor kontrolü ile kayışlı makara sarma yöntemi ile tasarlanmıştır. Sisteme bağlı Tüm hareketler değişik hız seçeneklerine sahip inverter (hız-frekans ayarlayıcı) kontrol üniteleri ile sağlanmaktadır.
Köprü yürütme motorları inverter ( hız-frekans ayarlayıcı ) ( zincir tertibatlı yürüyüş sistemi ) kontrollü hareket ettiğinden makina kalkışı ve duruşu çok yumuşak olmakta bu da motor ve redüktör ömrünü uzatmaktadır. Kullanımı kolay, bakım ve işletim maliyetleri gurubuna göre düşüktür.

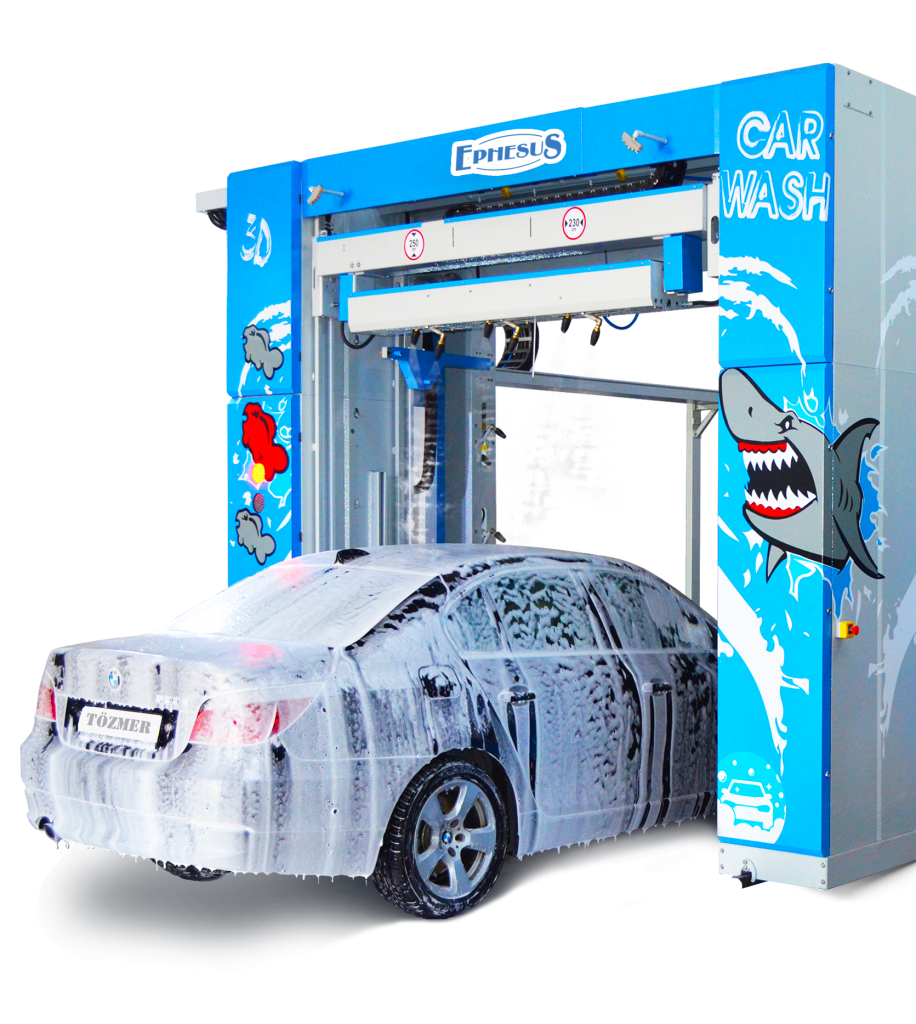

Yıkanacak tüm yüzeylere 4 bar basınçlı su ile birlikte kir yumuşatıcı kimyasal püskürterek ağır kir tabakası için ön yıkama ve ıslatma yapar. Bu işlem sonrası isteğe bağlı olarak, yıkayacağı araç yüzeyine farklı renklerde köpük serme işlemi de uygulanabilinir.
Su Püskürtme Şekli: Borular üzerinde bulunan manşonlara monte edilen v-jet özel Nozullar ile belirli açıda ve 4 bar basınçta su ve kimyasalı taşıt yüzeyine püskürtür.
Üniteye su, pompa grubu ile sağlanır. Kir yumuşatıcı kimyasal ve köpük ise su hattına özel elektrikli oransal dozlama yapan dozaj pompası ile verilir. Kimyasal dozaj pompası, elektrik kumanda sistemi ile otomatik olarak çalışan ve istenilen miktarda dozaj ayarı yapılabilen İtalyan menşeli pompalardır.
EPHESUS ARAÇ YAN YIKAMA SİSTEMİ ÖZELLİKLERİ

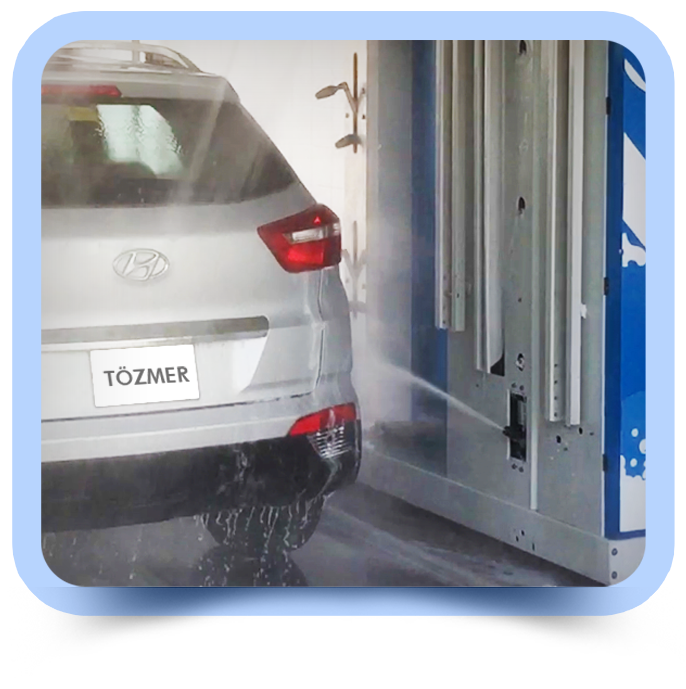

Bir plaka üzerine yerleştirilmiş, dönerek darbeli su püskürtebilen yukarı ve aşağı doğru hareket eden 6 şar adet turbo jet nozuldan oluşmakta ve otomatik araç yıkama makinasının sağ ve sol kolonları üzerine birer set olarak monte edilmektedir.
Ünitelerin sağa – sola ve öne – arkaya hareketi ise pnömatik silindir ile otomatik olarak kontrol edilir.
Ünitenin nozullarının yukarı-aşağı, hareketi ise İNVERTÖRLER ile otomatik olarak kontrol edilir.

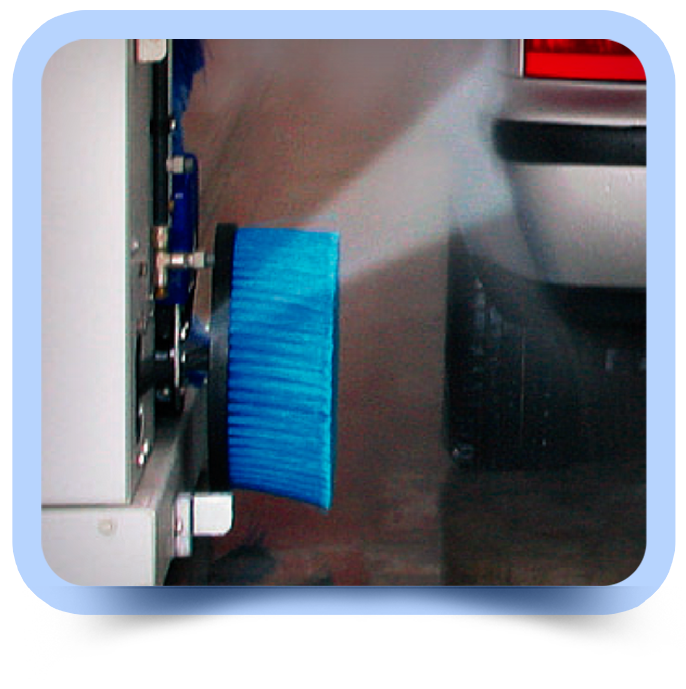

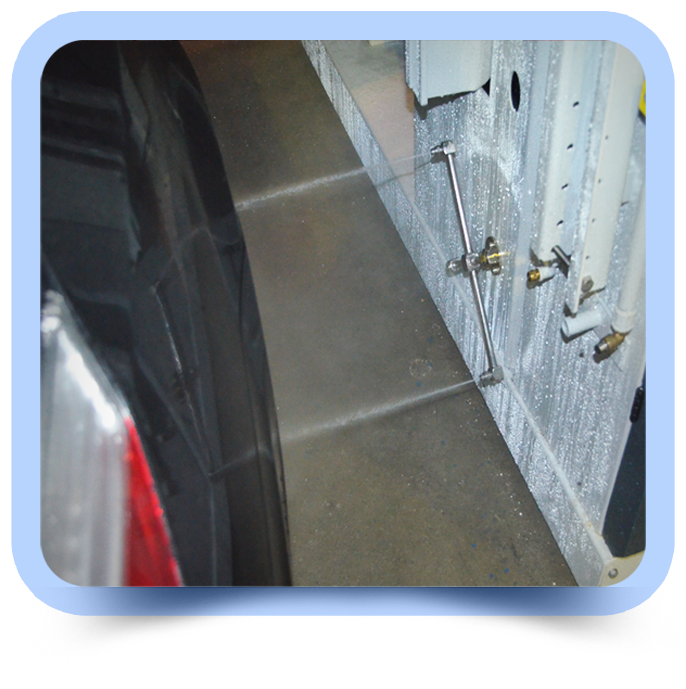

Aracın yan kısımlarının ve tekerlerinin ağır kir tabakasından arındırılması için en az 70-100 bar basınçta kendi basıncı ile dönerek su püskürten yıkama robotudur. Teknik Özelliği: Ünite çelik konstrüksiyon ve Profillerle oluşturulmuş, ana şase üzerine montajlıdır yıkanacak araca göre yıkama mesafesi sabittir.
Su Püskürtme Şekli : Araçların girintili ve çıkıntılı kısımlarını yıkayan yıkama sistemi bir plaka üzerine yerleştirilmiş, dönerek su püskürtebilen, özel V jet nozullardan oluşmaktadır. Nozullar su basıncı ile dönebilen otomatik Turbo-Cleaner basınç rekorları üzerine montajlıdır. Nozullar araç kaportasına göre istenilen açıda su püskürtebilmektedir.
Koni biçiminde 0° den 30° lik açıyla helezon yay şeklinde dönerek araç yüzeyine 100 ila 150 bar basınçta su püskürten yıkama robotudur.
Teknik Özelliği: Ünite çelik konstrüksiyon ve Profillerle oluşturulmuş, ana şase üzerine montajlıdır yıkanacak araca göre yıkama yüksekliği hareketlidir.
Su Püskürtme Şekli:

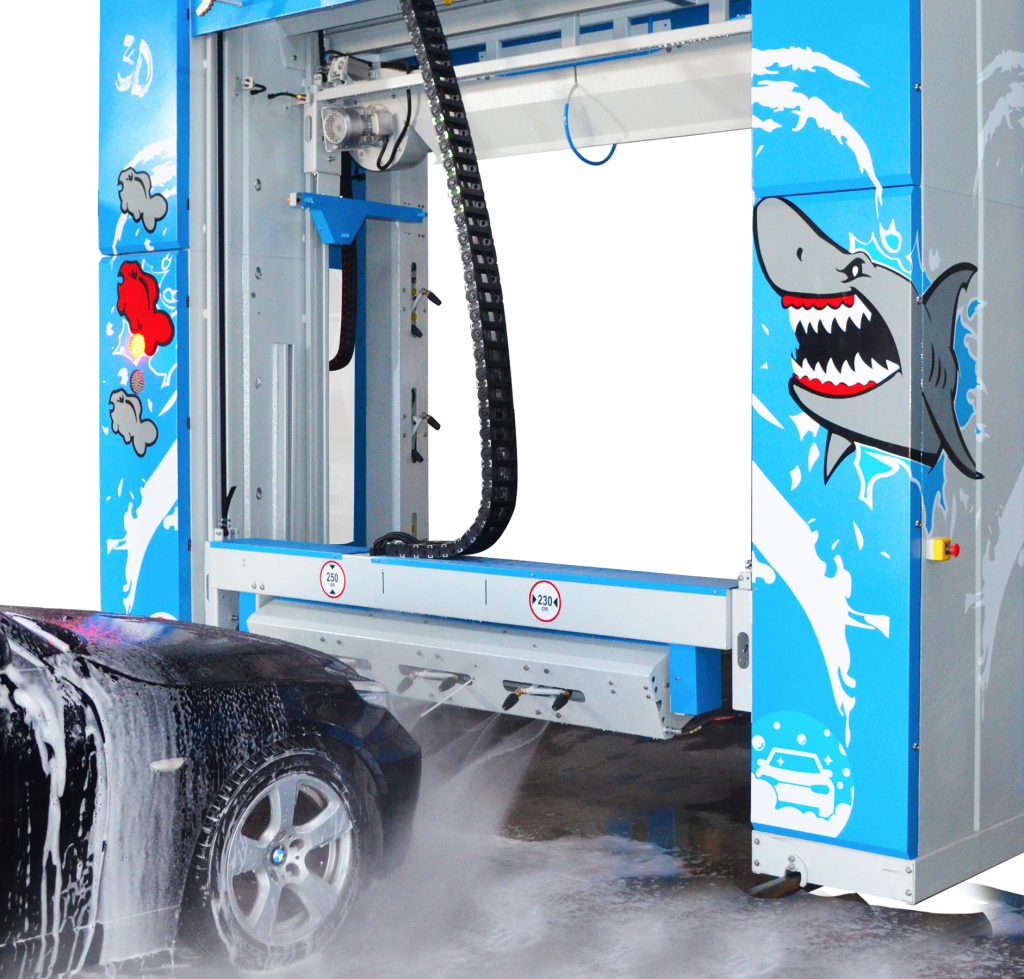

Profil takibi Basınçlı Yıkama Ünitesi : Araçların dam kısmını yıkayan üst yıkama sistemi, bir plaka üzerine yerleştirilmiş, dönerek darbeli su püskürtebilen, sağa ve sola doğru hareket edebilen 6 adet özel turbo jet nozullardan oluşmaktadır.
Ünitenin yukarı – aşağı, sağa – sola ve öne – arkaya hareketi ise İNVERTÖRLER ile otomatik olarak kontrol edilir. Teknolojisi sayesinde yıkanacak araçların ön plaka kısımlarından başlayarak aracın tüm üst kaportasının belli bir mesafeden takip ederek arka plakasına kadar yıkar.

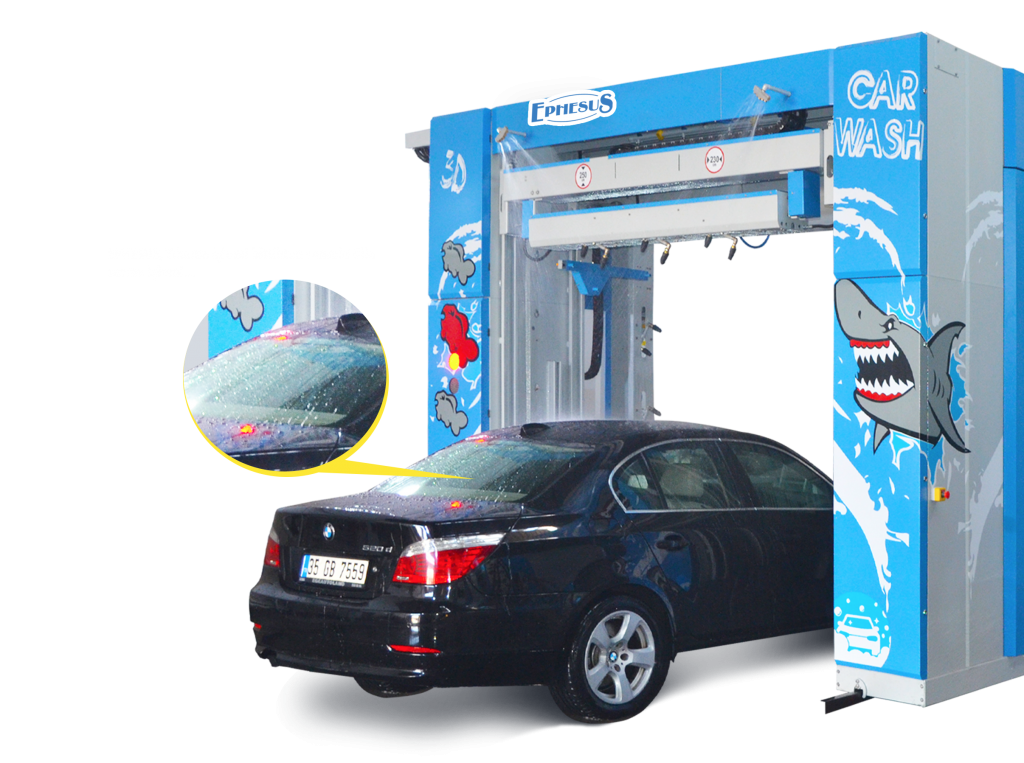

Yıkama işlemi tamamlanmış aracın tüm yüzeyine 3,5 – 4 bar basınçlı su ile özel kurutucu cilanın yoğun olarak püskürtülmesi ve kurutma işlemi öncesinde suyun araç yüzeyinde tutunmasını önler. Konstrüksiyon Yapısı
Özellikleri:
Çelik boru ve profillerle oluşturulmuş, ana şase sıcak daldırma galvaniz ile kaplanarak korozyona karşı korunmuştur. Ünite her türlü araca cevap verecek şekilde belirli aralık ve açılarda makina, üzerine monte edilmiştir.
Su Püskürtme Şekli: Borular üzerinde bulunan manşonlara monte edilen v-jet özel Nozullar ile belirli açıda ve 4 bar basınçta su ve kimyasal taşıt yüzeyine püskürtür. Üniteye su, pompa grubu ile sağlanır.
Cila su hattına özel elektrikli oransal dozajlama yapan dozaj pompası ile verilir. Cila dozaj pompası, elektrik kumanda sistemi ile otomatik olarak çalışan ve istenilen miktarda dozaj ayarı yapılabilen İtalyan menşeli pompadır.
Aracın yüksek hızla üflenen hava ile kurutulmasını sağlar.
Durulama ve cilalama işlemi tamamlanmış yüzeylerdeki suyu uzaklaştıracak şekilde, yeterli miktarda elektrik motoru ile tahrik edilen fanların üflediği basınçlı havayı araç yüzeyleri üzerine sevk edecek şekilde dizayn edilmiştir. Araçlar yıkama, durulama ve cilalama işleminden geçtikten sonra üzerinde kalan suların araç yüzeyinde sudan kaynaklanan leke bırakmasını ve aynı zamanda buzlu havalarda yeniden donmasını önlemek için basınçlı kuru hava püskürterek araç üzerinde su süpürme sistemi ile kurumasını sağlayacak özellikleri sahiptir.

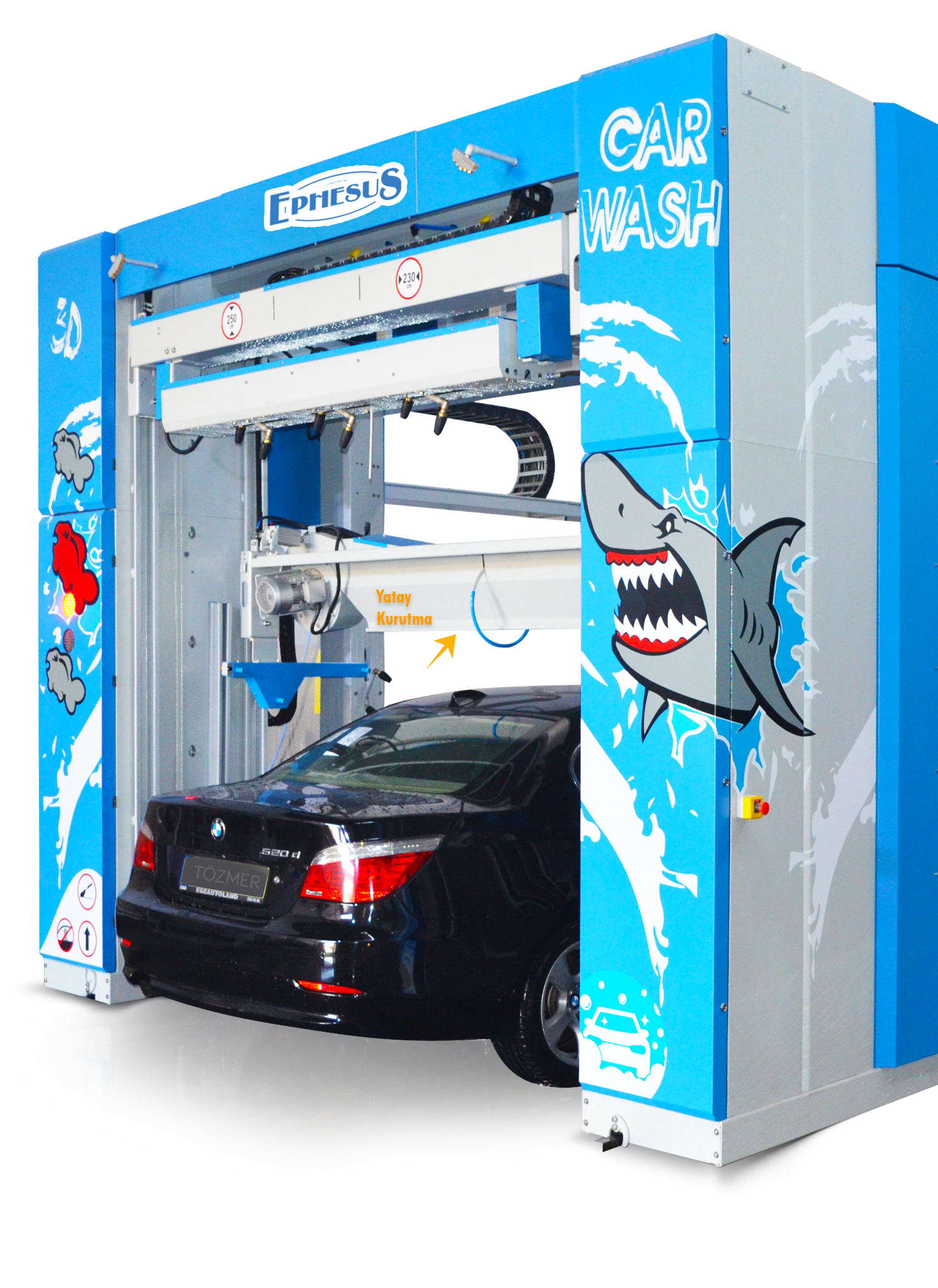

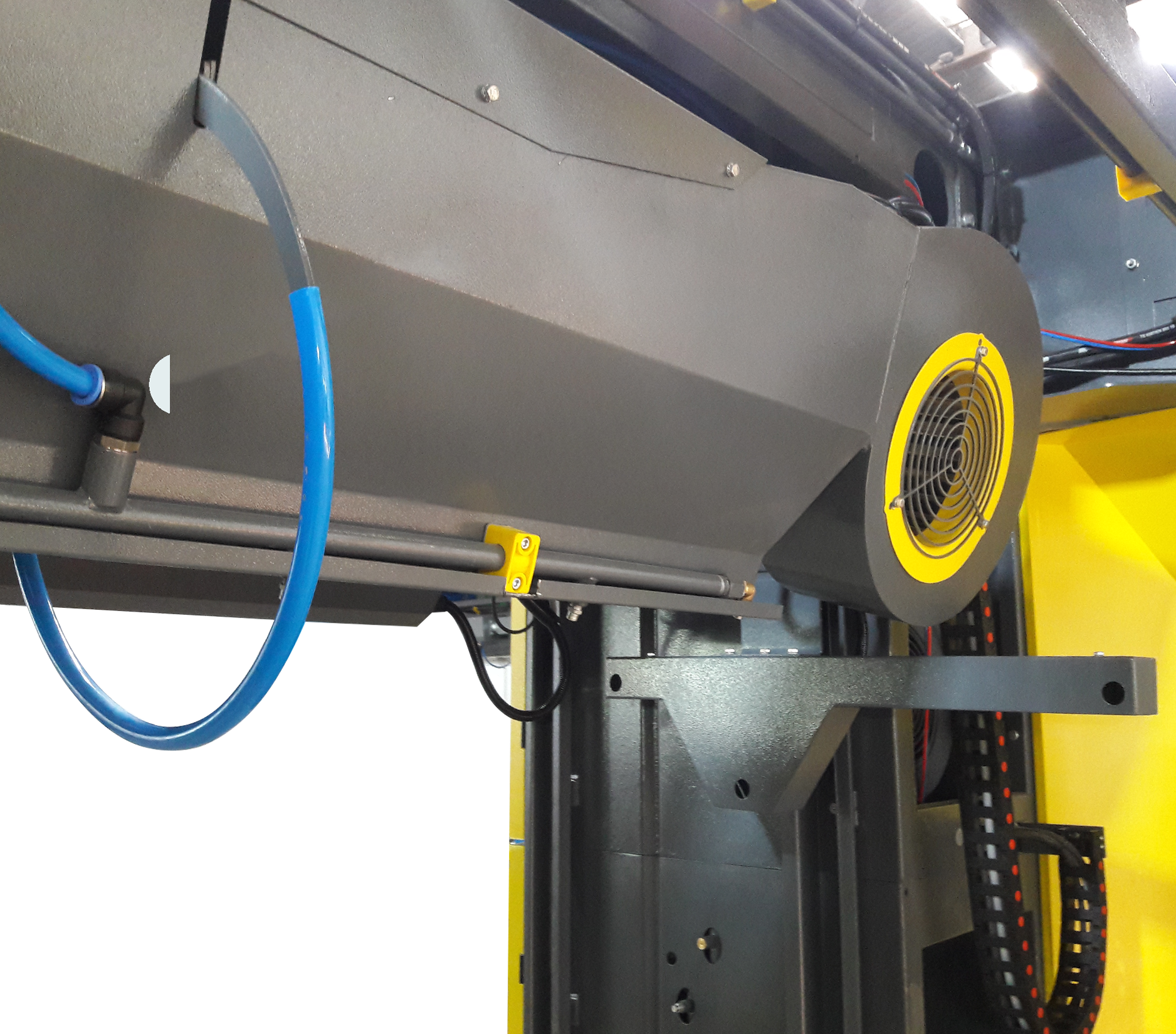

Yatay kurutma sistemi her biri 2,2kw gücünde elektrik motoruyla çalışır, fanlar tek bir blok üzerine montajlıdır. Sistem optik algılayıcılar sayesinde kurutulan aracın profilini yakın bir mesafeden takip ederek kurutma işlemini bir otomasyon dâhilinde gerçekleştirir.
Yatay kurutma sistemi 3D (üç boyutlu hareket etme kabiliyetine sahiptir. İşlem sırasında fan ağızları araç profiline göre yön değiştirme özelliğinde olduğundan su süpürme işlemi hassasiyetle sağlanır.

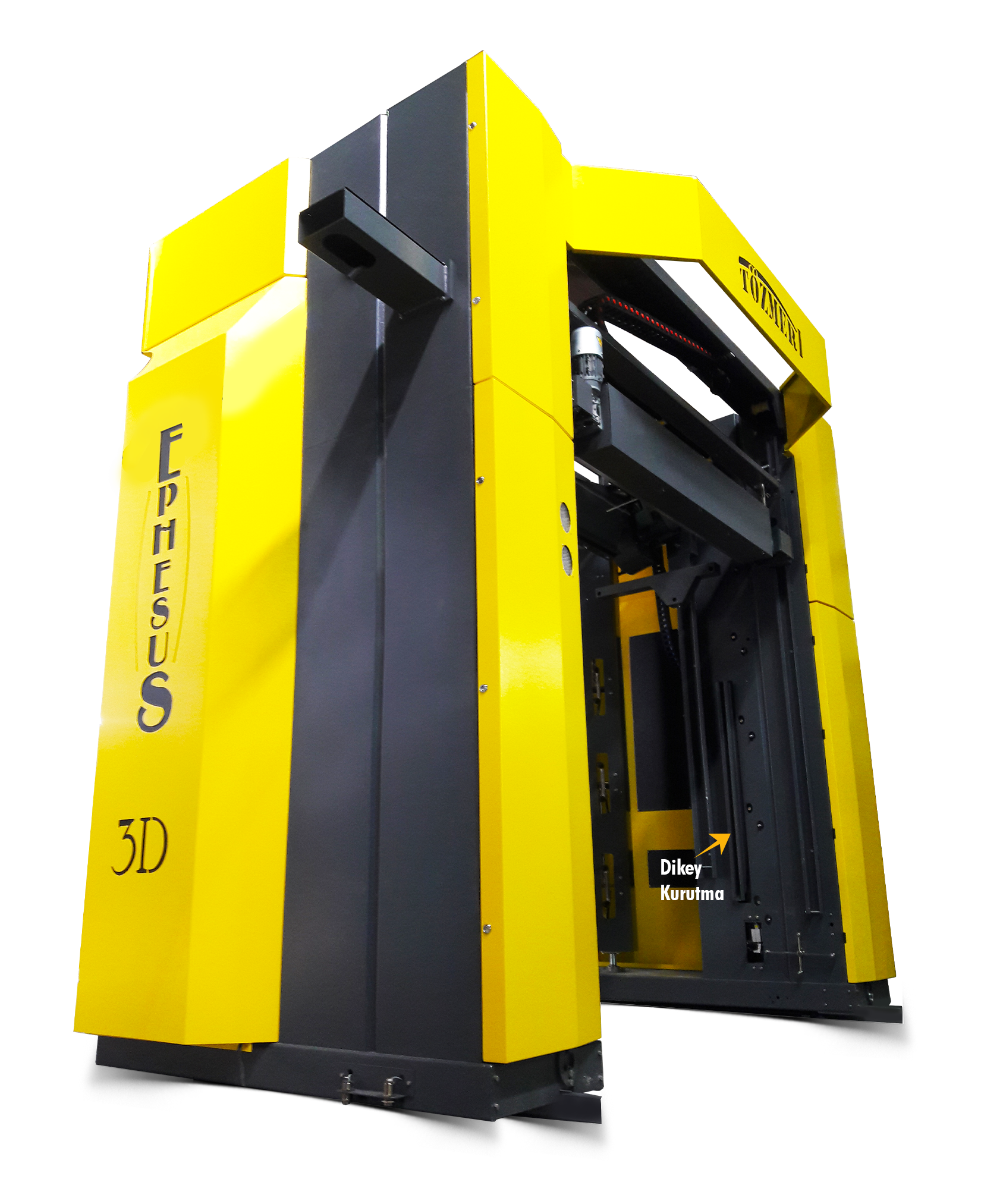

Dik Kurutma Fanlarının her biri 5,5 kw gücünde elektrik motoruyla çalışır, sağda 1, solda 1 adet olmak üzere toplam 2 adettir ve makine gövdesine sabittir. İşlem sırasında fan ağızları araç profiline göre yön değiştirme özelliğinde olduğundan su süpürme işlemi hassasiyetle sağlanır.
Dik Kurutma Fanlarının her biri 5,5 kw gücünde elektrik motoruyla çalışır, sağda 1, solda 1 adet olmak üzere toplam 2 adettir ve makina gövdesine sabittir. Kurutma ünitesinin kurulu gücü toplam 15 kw, dır ve enerji beslemesi güç panosundan her bir motor için ayrı yapılır. Motorlar IP 65 koruma sınıfına sahiptir, fanların hava girişlerinde fan kanatlarına zarar verecek büyüklükteki parçaların fana girmesini engelleyecek koruma menfezleri bulunur. Fan motorların nem’e ve suya karşı koruma izolasyonları yapılır.
Motorlardan birinin arızalanması durumunda diğer motorlar bundan etkilenmeden çalışacak şekilde otomasyon sistemi tertiplenir. Sistem, araç algılayıcı fotoseller vasıtasıyla otomatik olarak çalışır ve kurutma işlemini tamamladığında otomatik olarak durur. Araçların kurutma ihtiyacı duyulmadı zamanlarda, manüel olarak devre dışı bırakılabilinir.
Fan motorların nem’e ve suya karşı koruma izolasyonları yapılır. Motorlardan birinin arızalanması durumunda diğer motorlar bundan etkilenmeden çalışacak şekilde otomasyon sistemi tertiplenir. Sistem, araç algılayıcı fotoseller vasıtasıyla otomatik olarak çalışır ve kurutma işlemini tamamladığında otomatik olarak durur.
Araçların kurutma ihtiyacı duyulmadı zamanlarda, manüel olarak devre dışı bırakılabilinir.
Ephesus Fırçasız Araç Yıkama Makinası, Tüm Sistem Özellikleri ve Veri Tablosu.
